君耀TVS瞬態電壓抑制二極管1.0SMB系列和1.0SMB-AT系列的參數和典型應用
1.0SMB與1.0SMB-AT是君耀電子(BrightKing,YAGEO旗下)推出的貼片式大功率瞬態電壓抑制二極管(TVS),分別面向工業級與汽車級市場,用于電源線、低頻通信線路的浪涌與瞬態過壓保護。
今天,南山電子介紹一下君耀TVS瞬態電壓抑制二極管1.0SMB系列和1.0SMB-AT系列的參數和典型應用。
封裝與功率

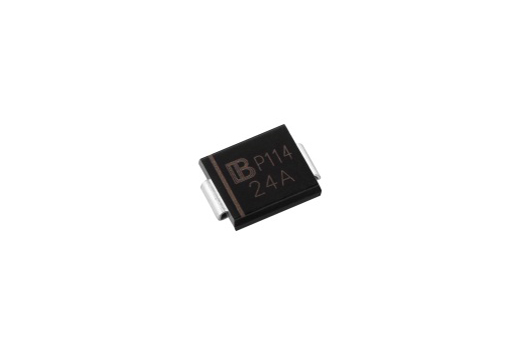

-封裝:SMB(DO-214AA),尺寸4.5mm×3.5mm,厚度2.2mm,兼容回流焊與波峰焊。
-額定功率:10/1000µs波形下1000W(1kW),高于傳統600W級別SMBJ/P6SMB系列。
電壓范圍與關鍵參數
| 系列 | 反向工作電壓 VRWM | 擊穿電壓 VBR | 鉗位電壓 VC | 峰值脈沖電流 IPP |
|------|-------------------|--------------|-------------|------------------|
| 1.0SMB | 5.8 V – 58.1 V | 6.45 V – 64.1 V | 10.5 V – 92 V | 10.05 A – 92 A |
| 1.0SMB-AT | 同上 | 同上 | 同上 | 同上 |
-提供單向/雙向兩種極性版本,滿足不同電路拓?fù)湫枨蟆?/p>
-漏電流IR典型值<1µA(25°C),保證低功耗待機。
1.0SMB-AT汽車級特色
-AEC-Q101認證:滿足車規可靠性要求,適用于車載ECU、BMS、CAN/LIN總線等12V/24V系統。
-溫度范圍:-55°C至+150°C,與工業級相同,但所有參數均通過車規級測試條件驗證。
-命名示例:
1.0SMB36A-AT→VRWM=30.8V,VC=37.5V,IPP=27.2A(DO-214AA封裝)。
典型應用
-工業級1.0SMB:工業控制、通信基站、消費電子、電源適配器。
-汽車級1.0SMB-AT:
-12V系統拋負載保護(LoadDump)
-24V卡車系統瞬態抑制
-車載傳感器、攝像頭、LED照明浪涌防護。
君耀TVS型號推薦 |
---|
1.0SMB56CA-AT | 1.0SMB11A | 1.0SMB36A | 1.0SMB24A-AT |
1.0SMB36A-AT | 1.0SMB7.5CA-AT | 1.0SMB27CA-AT | 1.0SMB13CA |
1.0SMB47CA | 1.0SMB33CA | 1.0SMB68CA | 1.0SMB47A |
1.0SMB10CA | 1.0SMB39CA-AT | 1.0SMB15A-AT | 1.0SMB18CA-AT |
1.0SMB39CA | 1.0SMB27A | 1.0SMB6.8CA-AT | 1.0SMB22CA |
1.0SMB22CA-AT | 1.0SMB20CA-AT | 1.0SMB56A-AT | 1.0SMB24A |
1.0SMB7.5CA | 1.0SMB43CA | 1.0SMB11CA-AT | 1.0SMB30CA |
1.0SMB22A | 1.0SMB68A |
選型與供貨
-最小包裝:500只/7寸卷盤,3000只/13寸卷盤,方便SMT批量生產。
-替代兼容:可直接替換同電壓的傳統600WSMB系列,提高系統余量而不改PCB。
-資料獲取:原廠規格書、車規認證報告可通過君耀官網或其授權代理(如南山電子)下載。
1.0SMB系列以1000W高功率、5.8-58.1V寬電壓成為SMB封裝中的“加強版”;而1.0SMB-AT進一步通過AEC-Q101認證,為汽車電子提供可靠、緊湊的瞬態保護解決方案。
