如何區分國巨AF0805防硫化厚膜貼片電阻各系列的性能差異？

發布時間：2025-07-14 品牌：國巨(YAGEO) 瀏覽量：20

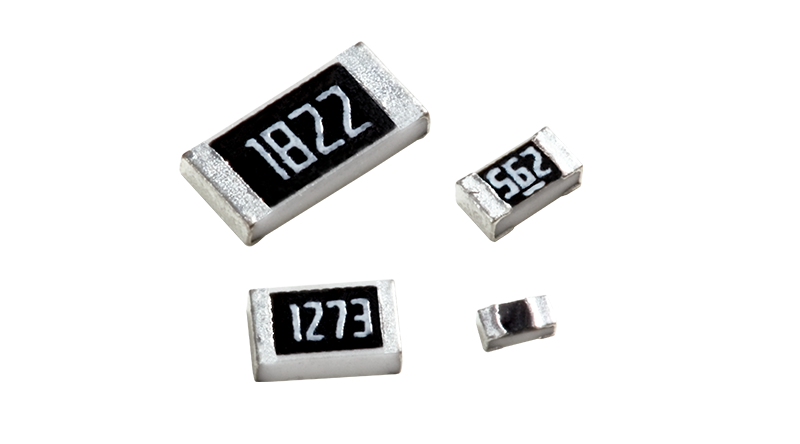

AF是YAGEO推出的Anti-Sulfur（防硫化）系列代號；0805表示英制2.0mm×1.25mm封裝。所有AF0805產品共享同一套陶瓷基板與三層電極結構（Ag-Pd→Ni→Sn），但在功率、精度、溫漂、包裝方式上做了細分，以匹配不同系統需求。其具體系列包括AF0805BRD07、AF0805DR-07、AF0805FR-07、AF0805FR-7W、AF0805FRE07、AF0805JR-07、AF0805JR-7W。

那么，如何區分國巨AF0805防硫化厚膜貼片電阻各系列的性能差異？

要一眼看出AF0805BRD07/DR-07/FR-07/FR-7W/FRE07/JR-07/JR-7W之間的性能差異，只要抓住“四把鑰匙”：精度、溫漂、認證、包裝，就能快速歸類。

| 鑰匙 | 含義 | 如何體現在系列上 |

|---|---|---|

| ① 精度 | 決定阻值公差 | “B”=±0.5 % “D”=±0.5 % “F”=±1 % “J”=±5 % |

| ② 溫漂 (TCR) | 決定溫度穩定性 | B/D/F 系列 100 ppm/℃；J 系列 200 ppm/℃ |

| ③ 認證 | 是否車規級 | 只有 “DR” 帶 AEC-Q200 認證，其余為工業級 |

| ④ 包裝 | 卷盤大小 | “-07”=7 英寸卷盤；“-7W”=13 英寸大卷盤；“E”=無鹵素 |

把這四把鑰匙套進7個系列，差異立刻清晰：

1.AF0805BRD07

0.5%+100ppm/℃+7英寸卷盤→精密工業級

2.AF0805DR-07

0.5%+100ppm/℃+AEC-Q200+7英寸卷盤→車規精密級

3.AF0805FR-07

1%+100ppm/℃+7英寸卷盤→工業通用

4.AF0805FR-7W

與FR-07性能完全相同，只是13英寸大卷盤，適合高速貼片

5.AF0805FRE07

1%+100ppm/℃+無鹵素+7英寸卷盤→環保版

6.AF0805JR-07

5%+200ppm/℃+7英寸卷盤→經濟型

7.AF0805JR-7W

與JR-07性能完全相同，13英寸大卷盤

細分系列一覽表

| --- | --- | --- | --- | --- | --- |

| AF0805BRD07 | 1/8 W (0.125 W) | 1 Ω-22 MΩ | ±0.5 % | ±100 ppm/℃ | 精密型，7 英寸卷盤 |

| AF0805DR-07 | 1/8 W | 1 Ω-22 MΩ | ±0.5 % | ±100 ppm/℃ | 車規級，AEC-Q200 |

| AF0805FR-07 | 1/8 W | 1 Ω-22 MΩ | ±1 % | ±100 ppm/℃ | 工業通用，7 英寸卷盤 |

| AF0805FR-7W | 1/8 W | 1 Ω-22 MΩ | ±1 % | ±100 ppm/℃ | 13 英寸卷盤（7W=7″ Wide Reel） |

| AF0805FRE07 | 1/8 W | 1 Ω-22 MΩ | ±1 % | ±100 ppm/℃ | 無鹵素環保版，7 英寸卷盤 |

| AF0805JR-07 | 1/8 W | 1 Ω-22 MΩ | ±5 % | ±200 ppm/℃ | 經濟型，7 英寸卷盤 |

| AF0805JR-7W | 1/8 W | 1 Ω-22 MΩ | ±5 % | ±200 ppm/℃ | 經濟型，13 英寸卷盤 |

共通核心優勢

1.抗硫化結構：延長二次保護層并覆蓋電極邊緣，阻斷硫侵蝕通道，通過ASTMB809-95105°C/750h硫化測試。

2.車規級可靠性：DR系列符合AEC-Q200，可直接用于汽車ECU、照明、BMS等場景。

3.綠色制造：全系列滿足RoHS、無鹵、REACH要求，MSL1濕度敏感等級，支持無鉛回流焊260°C。

4.尺寸緊湊：2.0mm×1.25mm×0.5mm，節省PCB面積，適配高速貼片機。

國巨防硫化電阻型號推薦

AF0805BRD07100RL	AF0805FR-7W47RL	AF0805FR-7W14K7L	AF0805FR-7W287RL
AF0805DR-071K4L	AF0805JR-073R3L	AF0805FR-07681RL	AF0805FR-074M99L
AF0805FR-07619KL	AF0805FR-0725K5L	AF0805FR-0782R5L	AF0805FR-078M66L
AF0805FR-077R32L	AF0805FR-074R22L	AF0805JR-072R2L	AF0805FR-7W2RL
AF0805JR-075R1L	AF0805FR-071RL	AF0805FR-0718R2L	AF0805FR-0768RA
AF0805FR-0710R5L	AF0805JR-7W56RL	AF0805FR-7W31K6L	AF0805FR-07165RL
AF0805FR-076M19L	AF0805FR-0734RL	AF0805FR-07768KL	AF0805JR-0710KL
AF0805JR-071K6L	AF0805FR-07162RL

典型應用

汽車電子：信息娛樂、ADAS、電池管理

工業控制：變頻器、PLC、傳感器接口

高硫環境：溫泉區設備、石化廠監控、戶外LED照明

高端IT：服務器、基站、電源模塊

選型小貼士

需要0.5%高精度：優先BRD07或DR-07。

大批量自動貼片：FR-7W/JR-7W大卷裝減少換料次數。

環保強制要求：FRE07無鹵版本。

成本敏感、精度要求不高：JR-07/JR-7W最具性價比。
