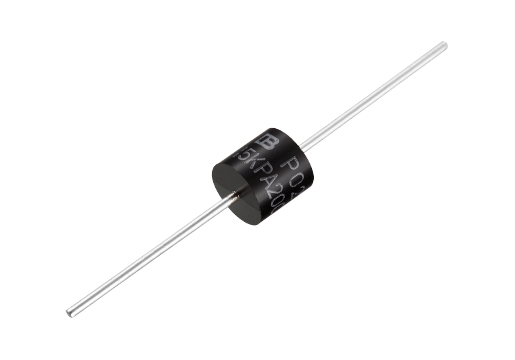

君耀15KPA系列是戶外電源、基站、工控及車載系統浪涌保護的首選高功率TVS二極管
15KPA系列TVS是君耀為滿足工業、通信、汽車及基站電源等嚴苛雷擊浪涌場景推出的軸向大功率TVS二極管系列，單器件即可提供15000W（10/1000μs波形）瞬態功率，典型用于AC/DC電源二級防雷、48V基站電源母線、光伏逆變器母線、電機驅動母線等位置的浪涌吸收，可以說，君耀15KPA系列是戶外電源、基站、工控及車載系統浪涌保護的首選高功率TVS二極管。
關鍵參數速覽
| 參數 | 范圍/值 | 說明 |
|---|---|---|
| 反向關斷電壓 VRWM | 17 V – 280 V | 以 5 V 步進覆蓋常用母線電壓 |
| 擊穿電壓 VBR | 19 V – 312 V | 公差 ±5 % |
| 鉗位電壓 VC | 27.7 V – 456 V | 與 VRWM 對應，低于系統耐壓即可 |
| 峰值脈沖電流 IPPM* | 最高 326 A | 10/1000 μs，功率 15 kW 條件下 |
| 峰值脈沖功率 PPPM | 15 000 W | 10/1000 μs，單脈沖 |
| 封裝 | P600（DO-204AC） | 軸向插件，散熱片兼容 |
| 工作溫度 | ?55 °C ~ +150 °C | 滿足車規級溫度需求 |
| 認證 | UL、VDE、RoHS、REACH、AEC-Q101 | 可上車載 |
*示例：15KPA90A在90V額定關斷電壓時，IPP=103A，VC=145.6V。
系列型號命名規則
15KPA×××(A/CA)
-15KPA=15kW功率等級
-×××=VRWM值，如90=90V
-A：單向極性；CA：雙向極性
示例：15KPA90CA表示90V雙向器件。
核心優勢
1.15kW單器件功率，減少并聯需求，簡化BOM。
2.芯片采用大面積臺面工藝，動態內阻低至毫歐級，鉗位特性好。
3.提供單向/雙向選擇，雙向器件可直接用于AC線路保護。
4.通過AEC-Q101認證，可在汽車電子12V/24V/48V母線長期工作。
5.P600封裝與通用鋁散熱片兼容，可進一步提升持續浪涌能力。
| 君耀TVS型號推薦 | |||
|---|---|---|---|
| 15KPA120A | 15KPA28CA | 15KPA170CA | 15KPA54A |
| 15KPA58CA | 15KPA17A | 15KPA45A | 15KPA260CA |
| 15KPA30A | 15KPA36CA | 15KPA64A | 15KPA280A |
| 15KPA90A | 15KPA26CA | 15KPA33CA | 15KPA24A |
| 15KPA100CA | 15KPA17CA | 15KPA150A | 15KPA85CA |
| 15KPA75CA | 15KPA36A | 15KPA220A | 15KPA58A |
| 15KPA220CA | 15KPA22CA | 15KPA70A | 15KPA40A |
| 15KPA180A | 15KPA33A |
典型應用電路
-基站48V電源二級防雷：AC/DC輸出端→15KPA90A→地，搭配前級MOV或GDT實現6kV/3kA組合波測試。
-光伏逆變器直流母線：600V系統可選15KPA280A做母線-PE鉗位。
-工業變頻器220VAC輸入：15KPA220CA并接在整流橋前，吸收電網浪涌。
-車載24V系統：15KPA33CA保護ECU供電端口，滿足ISO7637-25a/5b脈沖。
選型提示
1.先確定母線最大持續工作電壓，選VRWM≥1.1×Vmax。
2.核對系統允許的最高鉗位電壓，確保VC<后級芯片耐壓。
3.浪涌電流按IEC61000-4-58/20μs或10/1000μs波形折算功率，15kW規格可滿足大多數2Ω組合波測試。
4.若空間受限或需要貼片，可考慮君耀同功率等級SMTO-218封裝15KJ系列，實現自動貼片。
供貨與支持
-標準型號15KPA17A到15KPA280CA常備庫存，支持卷軸或散裝。
-提供UL認證報告、AEC-Q101測試數據及浪涌實測報告下載。
-可根據需求定制15kW以上20KPA/30KPA或更低電容版本。
君耀15KPA系列以15kW的瞬態功率、17V-280V的寬電壓覆蓋及車規級可靠性，成為戶外電源、基站、工控及車載系統浪涌保護的首選高功率TVS二極管。
