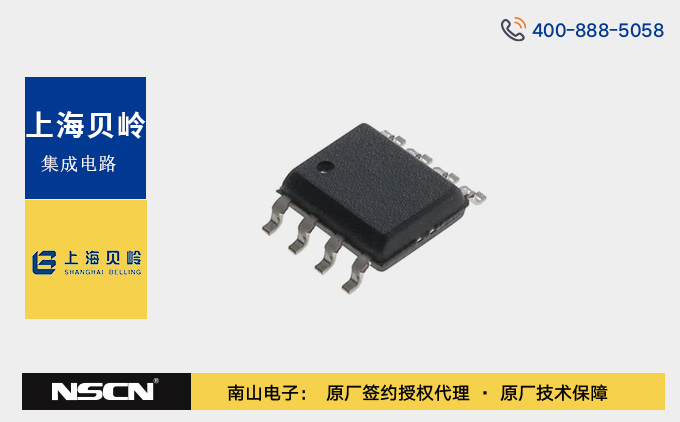

上海貝嶺新品RS-485接口芯片BL3085(I4B)，具有±30kV IEC ESD保護
一、引言
在工業、智能電表等應用中，RS-485常常在電磁兼容性（EMC）極為嚴峻的環境中進行數據通信。復雜電磁環境中的靜電放電和其它電磁干擾會造成較大的瞬態沖擊，不僅可能造成通信信號失真或數據傳輸異常，更嚴重的可能還會損壞RS-485接口芯片，最終導致整個通信系統的失效。在這些惡劣的應用環境中，盡管TVS和TSS作為典型的電路保護器件，能夠為RS-485芯片提供必要的瞬態沖擊保護，但要想保證RS-485通信系統的可靠性，更需要RS-485芯片自身具有較強的抗EOS沖擊能力。
二、產品概述
針對上述應用，上海貝嶺推出了具有超強ESD保護能力的RS-485接口芯片BL3085(I4B)，該芯片總線端口ESD保護能力高達±30kV（IEC 61000-4-2，接觸放電），能夠更好地承受工廠生產和現場應用中產生的EOS沖擊。
BL3085(I4B)采用限擺率設計，能夠減小EMI以及由于終端匹配不當引起的反射，支持高達500kbps的通信速率。芯片接收器輸入阻抗為1/8單位負載，允許多達256個收發器掛接在總線上，實現半雙工通信。
BL3085(I4B)具有多種保護功能，包括失效保護、過溫保護等，這些功能共同構成了一個全面的保護體系，確保了芯片在各種異常情況下都能正常工作或安全關斷。
.jpg)
三、核心優勢
IEC 61000-4-2是國際電工委員會（IEC）制定的一個電磁兼容性（EMC）測試標準，主要用于評估電子設備在遭受靜電放電（ESD）時的抗擾度性能。其中，接觸放電（Contact Discharge）是一種重要的測試方法，通過模擬人體或物體直接接觸設備表面時產生的靜電放電現象，來評估設備的抗靜電干擾能力。
IEC 61000-4-2 標準規定的理想電流波形：
RS-485芯片AB端口的ESD水平直接影響芯片的抗EOS沖擊能力，目前市場上主流競品AB端口ESD（接觸放電）能力大多低于±15kV。
ESD（接觸放電）能力對比：
四、應用方案
近年來，開關電源在智能電表中的使用越來越廣泛，為了更好地通過EMC實驗，工程師在多個回路之間都加了Y電容，導致系統隔離度降低，RS-485總線端口受到較大EOS沖擊。同時，智能電表通信速率提速到115200bps后，由于原TVS結電容較大，迫使廠家使用結電容較小的TSS。數據表明TSS管的瞬態抑制能力要明顯弱于原有TVS管，這就造成了保護器件未動作，而RS-485接口芯片實際已經受到了沖擊。
以上問題在表計實際生產交付過程中給廠家帶來較大困擾。BL3085(I4B)所具備的出色的抗EOS沖擊能力可以幫助生產企業更好的應對這些復雜問題，從理論設計上提高系統RS-485通信的可靠性。
MCU和RS-485采用隔離供電，通過光耦或者數字隔離器實現主回路和RS-485之間的隔離。RS-485產品外圍采用TVS/TSS和熱敏進行防護。
RS-485接口芯片的應用圖：
五、訂貨信息
- 型號：BL3085(I4B)
- 封裝：SOP8
- 最小包裝：4000Pcs
- 工作溫度范圍：-40到+85℃
本文由上海貝嶺授權經銷商南山電子轉載自上海貝嶺官方公眾號，轉載時內容略有修改。原文鏈接：https://mp.weixin.qq.com/s/HQ29bZdppqGb17DgWU_Swg。歡迎咨詢選購上海貝嶺RS-485接口芯片BL3085(I4B)，如需產品詳細的規格書或最新報價，請咨詢南山電子官網在線客服。
