國巨AC0603系列車規電阻適用于嚴苛的汽車運行環境

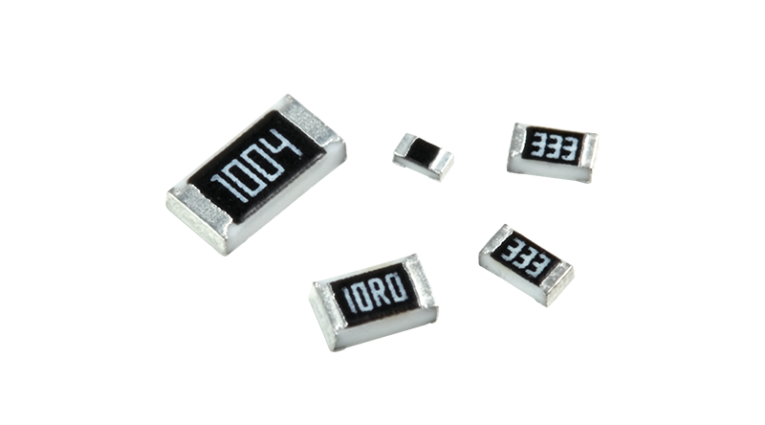

國巨AC0603系列車規電阻是專為汽車電子應用設計的高可靠性厚膜貼片電阻，廣泛應用于發動機控制單元（ECU）、車載通信模塊、傳感器接口、電源管理等關鍵電路中。該系列電阻符合AEC-Q200標準，具備出色的溫度穩定性、抗硫化能力和長期可靠性，適用于嚴苛的汽車運行環境。其具體系列包括AC0603BRE07、AC0603DR-07、AC0603DR-10、AC0603DR-13、AC0603DR-7W、AC0603DRE07、AC0603DRE13、AC0603FR-07、AC0603FR-10、AC0603FR-13、AC0603FR-7W、AC0603FRE07、AC0603JR-07、AC0603JR-10、AC0603JR-13、AC0603JR-7W。
產品特點
1.封裝尺寸：0603（1.6mm×0.8mm），適用于高密度PCB布局。
2.功率等級：常見為1/10W（0.1W），部分型號支持更高功率，如1/5W（0.2W）。
3.阻值范圍：覆蓋從幾歐姆到數百千歐，滿足不同電路需求。
4.精度等級：提供±0.5%、±1%等多種精度選擇，適用于不同精度要求的電路。
5.溫度系數：一般為±100ppm/°C，部分型號更低，確保在溫度變化下的穩定性。
6.工作溫度范圍：-55°C至+155°C，適應汽車高溫環境。
7.環保標準：符合RoHS標準，無鉛設計，適用于綠色制造需求。
型號命名規則解析
以型號AC0603FR-0710KL為例：
-AC：系列代號，表示車規級厚膜電阻；
-0603：封裝尺寸；
-F：精度等級（如F=±1%）；
-R：包裝方式（R為紙帶卷裝）；
-07：7英寸卷軸；
-10K：阻值為10kΩ；
-L：系統默認代碼。
應用場景
-汽車電子：用于ECU、傳感器接口、電源管理、車燈控制等；
-工業控制：適用于PLC、電機驅動、電源模塊等；
-通信設備：在5G基站、光模塊中用作精密匹配電阻；
-醫療設備：用于生命體征監測等高可靠性場景。
| AC0603BRE072K05L | AC0603JR-0791RL | AC0603DR-103R32L | AC0603DR-0768KL |
| AC0603DR-10287RL | AC0603FR-073R3L | AC0603DR-073R57L | AC0603FR-074R12L |
| AC0603DR-07133KL | AC0603JR-07620RL | AC0603FR-102M49L | AC0603DR-073K92L |
| AC0603DR-07430KL | AC0603DR-10187KL | AC0603FR-10340KL | AC0603FR-7W287RL |
| AC0603DR-079K53L | AC0603FR-104M53L | AC0603DR-0762KL | AC0603FR-07357KL |
| AC0603JR-104M3L | AC0603FR-07274KL | AC0603FR-074R42L | AC0603DR-1016K9L |
| AC0603DR-10182RL | AC0603FR-1064K9L | AC0603DR-10365RL | AC0603FR-101M74L |
| AC0603FR-071K2L | AC0603JR-073M9L |
選型建議
在選型時，應綜合考慮以下因素：
-阻值與精度：根據電路功能選擇合適阻值與誤差范圍；
-功率需求：確保電阻的額定功率高于實際功耗；
-溫度系數：對于溫度敏感電路，應選用低溫漂型號；
-封裝尺寸：根據PCB空間限制選擇合適封裝；
-可靠性等級：車規級產品適用于高可靠性需求場景。
國巨AC0603系列車規電阻憑借其高可靠性、寬溫工作范圍和多樣化參數配置，成為汽車電子設計中的基礎元件之一。無論是在傳統汽車控制系統，還是在新能源汽車、智能駕駛等新興領域，該系列電阻都能提供穩定、持久的性能保障。
