國巨汽車級貼片電容AC0805JKNPO、AC0805JKX7R、AC0805JPNPO、AC0805JPX7R、AC0805JRNPO、AC0805JRX7R、AC0805KFX7R、AC0805KKX7R系列介紹

發布時間：2025-07-23 品牌：國巨(YAGEO) 瀏覽量：7

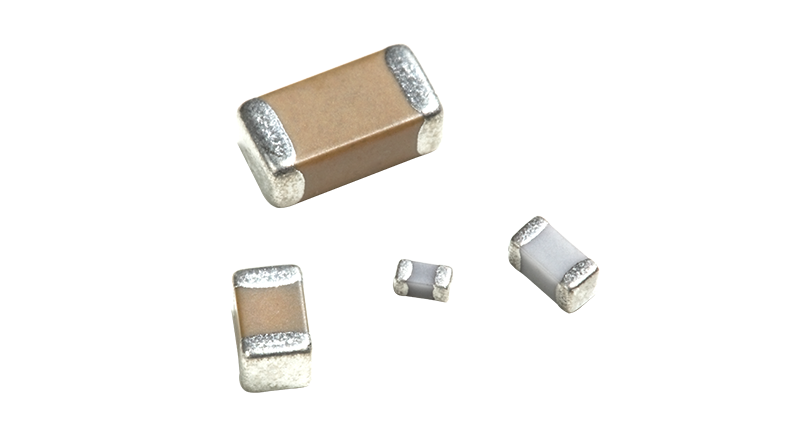

國巨汽車級AC0805系列多層陶瓷貼片電容（MLCC）以0805尺寸為載體，通過AEC-Q200認證，專為汽車電子與工業高可靠性場景設計。該系列在命名上只有幾個字母/數字之差，卻代表了不同的介質種類、容值區間、電壓等級及精度等級，工程師在選型時需特別關注后綴含義。



今天，南山電子介紹一下國巨汽車級貼片電容AC0805JKNPO、AC0805JKX7R、AC0805JPNPO、AC0805JPX7R、AC0805JRNPO、AC0805JRX7R、AC0805KFX7R、AC0805KKX7R、AC0805KPX7R、AC0805KRX7R系列。



命名拆解

AC–AutomotiveCeramic（車規MLCC）

0805–英制封裝2.0mm×1.25mm

J/K–直流額定電壓：J＝50V，K＝100V

N/X–介質：N＝Class-INP0/C0G，X＝Class-IIX7R

P/R–容差：P＝±5%，R＝±10%

F–特殊精度：F＝±1%（僅X7R有）

后綴數字–標準E-24/E-96三位容值代碼



系列速查表



| 系列 | 介質 | 額定電壓 | 容值范圍*（常見值） | 容差 | 典型應用 |

|---|---|---|---|---|---|

| AC0805JKNPO | NP0 | 50 V | 0.47 pF – 1.0 nF | ±10 % | 高頻濾波、諧振、時鐘 |

| AC0805JKX7R | X7R | 50 V | 1.0 nF – 680 nF | ±10 % | 去耦、儲能、DC-Link |

| AC0805JPNPO | NP0 | 50 V | 0.47 pF – 1.0 nF | ±5 % | RF 匹配、天線、TCXO |

| AC0805JPX7R | X7R | 50 V | 1.0 nF – 680 nF | ±5 % | 精密耦合、ADC 前端 |

| AC0805JRNPO | NP0 | 50 V | 0.47 pF – 1.0 nF | ±10 % | 通用高頻 |

| AC0805JRX7R | X7R | 50 V | 1.0 nF – 680 nF | ±10 % | 通用去耦 |

| AC0805KFX7R | X7R | 100 V | 1.0 nF – 100 nF | ±1 % | 精密采樣、濾波網絡 |

| AC0805KKX7R | X7R | 100 V | 1.0 nF – 470 nF | ±10 % | 電源濾波、EMI 抑制 |

| AC0805KPX7R | X7R | 100 V | 1.0 nF – 470 nF | ±5 % | 電源去耦、LED 驅動 |

| AC0805KRX7R | X7R | 100 V | 1.0 nF – 470 nF | ±10 % | 通用車規電源  |



*實際可購得容值以國巨最新規格書為準。



共性技術特征

1.車規認證：全部通過AEC-Q200Rev.D應力測試，支持-55°C~+125°C工作溫度。

2.可靠性：100%AOI+板彎≥2mm；端電極鍍層100%純錫、無鉛，符合RoHS&REACH。

3.環保封裝：無鹵素環氧樹脂，滿足IEC60068濕熱、振動、機械沖擊等測試。

4.供貨靈活：國巨全球八大生產基地支持VMI/JIT，可快速提供樣品及13-inch卷裝量產料。



典型應用案例

•LED前大燈驅動：AC0805KKX7R475K（100V4.7µF10%）并聯作輸入濾波；

•77GHz毫米波雷達：AC0805JPNPO2R7D（50V2.7pF0.5pF）用于天線匹配；

•車載USB-PD快充：AC0805KPX7R226M（100V22µF20%）替代鉭電容，降低ESR。



國巨車規電容型號推薦
AC0805JKNPO0BN103 AC0805KRX7R0BB182 AC0805KRX7R9BB562 AC0805KKX7R9BB563 AC0805KKX7R9BB823
AC0805JKNPO9BN103 AC0805JRX7R9BB472 AC0805JRX7R9BB223 AC0805KPX7R9BB223 AC0805JRNPO9BN100
AC0805JRNPO0BN152 AC0805KFX7R9BB474 AC0805KRX7R0BB103 AC0805JRNPOYBN151 AC0805JPNPO9BN120
AC0805JPNPO0BN221 AC0805JRNPO0BN680 AC0805KRX7R7BB472 AC0805KRX7RBBB222 AC0805JKNPO0BN332
AC0805JRNPO9BN150 AC0805JRNPO0BN220 AC0805JRX7R9BB104 AC0805KKX7R8BB684 AC0805KFX7R9BB334
AC0805KRX7R8BB823 AC0805JRNPO9BN181 AC0805JPNPO0BN471 AC0805JPNPO9BN331 AC0805JPNPO9BN151



選型指南

1.先定介質：高頻、溫度穩定性要求高→NP0；容量密度、成本敏感→X7R。

2.再定電壓：車載12V/24V母線系統，建議選取≥50V；48V輕混系統，優先100V。

3.精度與成本：±1%價格最高，僅在對容量漂移極度敏感的網絡中使用；±5%/±10%可滿足90%的車規場景。



憑借高一致性、寬電壓/容量矩陣及全球供應鏈優勢，AC0805系列已成為特斯拉、比亞迪、博世等一線車廠的通用MLCC平臺。工程師在原理圖階段只需鎖定“介質—電壓—容差”三要素，即可快速完成車規電容選型。
