國巨防硫化電阻AF0402BRD07、AF0402DR-07、AF0402DR-7W、AF0402FR-07、AF0402FR-13、AF0402FR-7W、AF0402FRE07、AF0402JR-07、AF0402JR-7W系列介紹

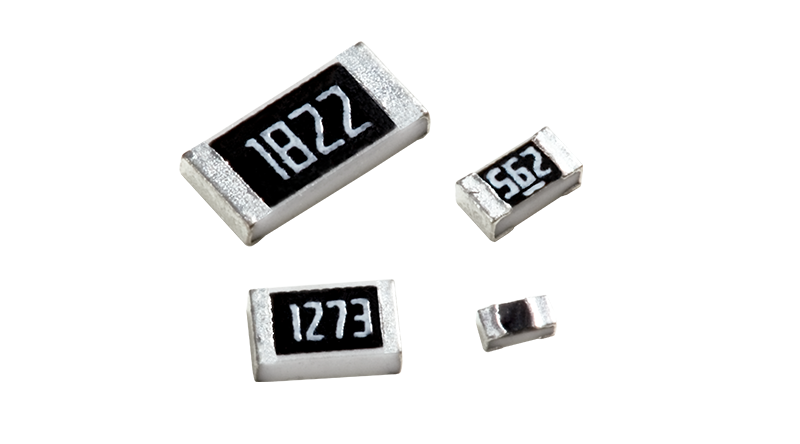

AF系列是國巨針對高污染環境推出的“抗硫化厚膜貼片電阻”,0402尺寸兼顧小型化與功率需求,可在含硫、高濕、高溫等惡劣環境中長期保持阻值穩定,已通過ASTM B809-95 105 °C、750 h 的FOS硫化試驗,并滿足AEC-Q200車規認證。今天,南山電子就介紹一下國巨防硫化電阻AF0402BRD07、AF0402DR-07、AF0402DR-7W、AF0402FR-07、AF0402FR-13、AF0402FR-7W、AF0402FRE07、AF0402JR-07、AF0402JR-7W系列。
核心優勢
1.抗硫化:特殊電極材料與鈍化層工藝,阻斷硫元素侵蝕路徑,避免常見“硫化開路”失效。
2.高可靠:優化電極結構,抗冷熱沖擊、抗機械應力,降低早期失效率。
3.車規級:AEC-Q200認證,溫度循環、高溫高濕、振動等測試全部通過。
4.通用性強:0402封裝,適配絕大多數SMT貼片工藝,便于替換升級。
系列速查表
| 系列 | 功率 | 阻值范圍* | 精度 | TCR | 特點 |
|------|------|-----------|------|-----|------|
| AF0402BRD07 | 1/16 W | 1 Ω-22 MΩ | ±0.5 %/±1 % | ±100 ppm/℃ | 高精度系列 |
| AF0402DR-07 | 1/16 W | 1 Ω-22 MΩ | ±0.5 %/±1 % | ±100 ppm/℃ | 標準厚膜 |
| AF0402DR-7W | 1/16 W | 1 Ω-22 MΩ | ±0.5 %/±1 % | ±100 ppm/℃ | DR 系列高功率版 |
| AF0402FR-07 | 1/16 W | 1 Ω-22 MΩ | ±1 %/±5 % | ±100 ppm/℃ | 最通用型號 |
| AF0402FR-13 | 1/16 W | 1 Ω-22 MΩ | ±1 % | ±100 ppm/℃ | FR 系列窄公差 |
| AF0402FR-7W | 1/16 W | 1 Ω-22 MΩ | ±1 %/±5 % | ±100 ppm/℃ | FR 系列高功率版 |
| AF0402FRE07 | 1/16 W | 1 Ω-22 MΩ | ±1 % | ±100 ppm/℃ | “E”代表環保無鉛增強型 |
| AF0402JR-07 | 1/16 W | 1 Ω-22 MΩ | ±5 % | ±200 ppm/℃ | 經濟型,成本優化 |
| AF0402JR-7W | 1/16 W | 1 Ω-22 MΩ | ±5 % | ±200 ppm/℃ | JR 系列高功率版 |
阻值分檔可按E24/E96標準提供,具體值需參考數據手冊或訂貨代碼。
關鍵電氣參數
-工作電壓:50V max
-過載電壓:100V max
-工作溫度:-55°C~+155°C
-硫化測試:ASTMB809-95,105°C,750h,ΔR/R≤1%
典型應用
•汽車電子:ECU、車燈、車載充電器、電池管理系統
•工業控制:PLC、變頻器、伺服驅動
•通信設備:基站電源、RRU、光模塊
•消費電子:筆記本、平板、服務器、電源適配器
包裝與訂購信息
-標準卷帶:紙帶10000pcs/7″卷盤
-打標:激光打碼,三行代碼包含阻值、精度、日期
-訂貨示例:AF0402FR-0710KL(0402,1%,10kΩ,7″卷盤)
國巨防硫化電阻型號推薦 |
---|
AF0402BRD071K5L | AF0402FR-079K53L | AF0402FR-0738K3L | AF0402FR-07649RL |
AF0402FR-7W3K65L | AF0402DR-071K5L | AF0402FR-077K15L | AF0402FR-07110RL |
AF0402FR-0793K1L | AF0402DR-079K1L | AF0402FR-071K91L | AF0402FR-07680RL |
AF0402FR-0736RL | AF0402DR-0710K7L | AF0402FR-7W107KL | AF0402FR-7W681RL |
AF0402FR-071M43L | AF0402FR-073M32L | AF0402JR-0724KL | AF0402FR-074K75L |
AF0402DR-07187KL | AF0402FR-07360RL | AF0402FR-07931KL | AF0402JR-0768KL |
AF0402FR-072M1L | AF0402FR-071R2L | AF0402FR-076R49L | AF0402FR-0730RL |
AF0402FR-0729K4L | AF0402FR-7W301KL |
選型建議
1.對精度要求高的
模擬采樣電路:優先AF0402BRD07或AF0402FR-13。
2.普通數字電路或上拉/下拉:AF0402FR-07、AF0402JR-07即可。
3.高功率密度或瞬態脈沖場景:選擇帶“-7W”后綴的高功率版本。
4.大批量成本敏感:AF0402JR-07/7W提供±5%容差,性價比最高。
通過以上0402防硫化電阻,國巨為工程師提供了從經濟型到高精度、從標準功率到高功率的完整選型矩陣,無論是汽車、工業還是通信設備,都能快速找到匹配方案,顯著提升系統在含硫環境中的長期可靠性。
