國巨抗浪涌電阻R2512DK-07、SR2512DK-7W、SR2512FK-07、SR2512FK-7W、SR2512FR-7W、SR2512JK-07、SR2512JK-7W、SR2512KK-07、SR2512MK-07系列介紹

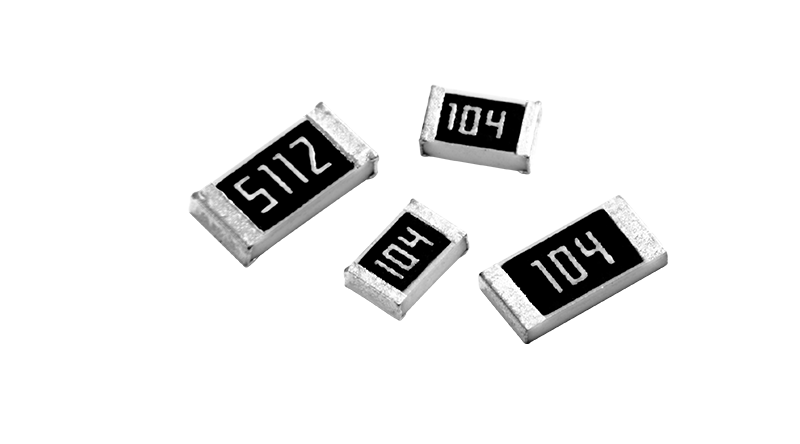

國巨SR2512系列抗浪涌厚膜片式電阻器是目前工業與車規市場上最常用的大功率2512封裝耐浪涌元件之一，其具體系列包括SR2512DK-07、SR2512DK-7W、SR2512FK-07、SR2512FK-7W、SR2512FR-7W、SR2512JK-07、SR2512JK-7W、SR2512KK-07、SR2512MK-07。
今天，南山電子把提到的9個系列按命名規則逐一拆解，給出共性技術特征、關鍵差異和應用要點，便于設計選型時快速對照。
命名規則
SR2512XK-07或SR2512X-7W
1.SR：SurgeResistor縮寫，表示“抗浪涌系列”。
2.2512：英制封裝尺寸0.25in×0.12in（公制6.35mm×3.20mm）。
3.第4位字母：精度等級
D=±0.5% F=±1% J=±5% K=±10% M=±20%
（FR中的“R”代表特殊跳線/零歐或定制版本，精度通常為±1%）。
4.K：內部代碼，代表標準引線框架/端頭結構；如無K，則為特殊焊端或車規增強端頭。
5.?07：表示額定功率0.7W（70°C基板溫度下可持續功率）。
6.?7W：表示7W峰值脈沖功率（100μs脈沖寬度，標準浪涌波形），持續功率仍為0.7W，但擁有更高的單次能量耐受能力。
9個系列對照表
| 完整料號 | 精度 | 持續功率 | 峰值脈沖功率 | 典型阻值范圍* | 主要應用差異 |
|-----------|------|-----------|---------------|----------------|--------------|
| SR2512DK-07 | ±0.5 % | 0.7 W | 7 W | 0.1 Ω–1 MΩ | 精密采樣、電源反饋 |
| SR2512DK-7W | ±0.5 % | 0.7 W | 7 W | 同上 | 與上款相比具備更強的單次浪涌能量，適合雷擊/感性負載 |
| SR2512FK-07 | ±1 % | 0.7 W | 7 W | 0.1 Ω–10 MΩ | 通用電源、LED 驅動 |
| SR2512FK-7W | ±1 % | 0.7 W | 7 W | 同上 | 同 FK-07，但可承受更嚴苛的浪涌測試 |
| SR2512FR-7W | ±1 % | 0.7 W | 7 W | 0 Ω–10 MΩ | FR 系列含 0 Ω 跳線，用于保險絲并聯或 PCB 布線橋接 |
| SR2512JK-07 | ±5 % | 0.7 W | 7 W | 0.1 Ω–22 MΩ | 成本敏感場合，如家電、充電器 |
| SR2512JK-7W | ±5 % | 0.7 W | 7 W | 同上 | 與 JK-07 相比浪涌等級更高 |
| SR2512KK-07 | ±10 % | 0.7 W | 7 W | 1 Ω–22 MΩ | 低端限流、泄放電阻 |
| SR2512MK-07 | ±20 % | 0.7 W | 7 W | 10 Ω–10 MΩ | 粗調分壓、負載檢測 |
核心技術規格
最大工作電壓：200V
過載電壓（2.5×額定電壓，2s）：無飛弧、無擊穿
溫度系數：≤±200ppm/°C（阻值≥10Ω）；≤±400ppm/°C（阻值＜10Ω）
工作溫度：-55°C~+155°C
AEC-Q200認證：所有?7W后綴及車規系列均已通過，可直接用于汽車電子。
浪涌測試能力：IEC61000-4-51.2/50µs-8/20µs組合波2kV（2Ω）5次沖擊后ΔR≤±0.5%。
| 國巨抗浪涌電阻型號推薦 | |||
|---|---|---|---|
| SR2512DK-074R7L | SR2512DK-7W49R9L | SR2512JK-7W36RL | SR2512DK-7W174RL |
| SR2512DK-7W147RL | SR2512FK-7W9R31L | SR2512FK-7W21R5L | SR2512DK-7W80R6L |
| SR2512DK-7W64R9L | SR2512FK-0790K9L | SR2512DK-7W35K7L | SR2512JK-7W8R2L |
| SR2512DK-7W1R15L | SR2512KK-07240RL | SR2512FK-7W392RL | SR2512FK-7W59KL |
| SR2512DK-7W76K8L | SR2512FK-7W182RL | SR2512JK-7W100KL | SR2512FK-7W42R2L |
| SR2512FK-07165RL | SR2512FK-072R4L | SR2512JK-7W3RL | SR2512FK-07267RL |
| SR2512FK-0720KL | SR2512FK-07115RL | SR2512FK-7W2RL | SR2512FK-07280RL |
| SR2512FK-0756K2L | SR2512DK-7W102RL |
典型應用場景
1.汽車電子：EPS電機驅動、DC/DC輸入保護、車載充電器浪涌吸收。
2.工業設備：逆變器母線電壓檢測、繼電器線圈續流、PLCI/O保護。
3.消費電子：PD快充AC-DC前端、X-cap泄放、LED照明浪涌抑制。
4.通信電源：48V背板熱插拔、基站電源防雷端口。
選型提示
如果對精度要求高（采樣、電壓反饋），優先選DK-07/DK-7W。
若需0Ω跳線同時兼顧浪涌，可直接用FR-7W，省去一顆保險絲或銅橋。
大批量、成本敏感的家電或照明，JK/KK/MK系列性價比最高。
所有-7W版本在雷擊、感性負載、EFT等場合的余量更大，建議優先采用。
采購與命名擴展
實際訂貨時，完整系列還需加上阻值代碼及包裝方式，例如：
SR2512FK-071KL（1kΩ，±1%，卷盤5k/盤）
SR2512JK-7W1R2（1.2Ω，±5%，7W浪涌等級）
通過以上解析，研發工程師可以快速把SR2512系列9個系列映射到具體電路需求，實現“功率-精度-浪涌”三維最優選型。
